Geo-Easy 20
Penetrometro statico/dinamico per prove geotecniche e trivellazioni con aste elicoidali per campionamenti.
Questa macchina è progettata per realizzare prove ed indagini geologiche su terreni, considerando come aspetti principali la semplicità di utilizzo, la facilità di trasporto, per le sue ridotte dimensioni, la versatilità delle prestazioni.
Azionabile a distanza con pulsantiera di comando.
L'allestimento standard consente di effettuare 4 tipi di prove:
- Prove statiche fino a 200 KN
- Prove dinamiche pesanti
- Campionamenti e trivellazioni a rotazione
- Campionamenti a percussione
Scarica il depliant |
 |
|
Indice argomenti
| |
» Prove statiche [ segue » ] |
| |
» Come avviene la penetrazione [ segue » ] |
| |
» La lettura dei valori [ segue » ] |
| |
» Prove penetrometriche dinamiche pesanti "DPH" [ segue » ] |
| |
» Campionamenti e trivellazioni a rotazione [ segue » ] |
| |
» Campionamenti a percussione (optional) [ segue » ] |
| |
» Particolari del penetrometro Geo-easy 20[ segue » ] |
| |
» Caratteristiche tecniche [ segue » ] |
| |
» Allestimento macchina di serie [ segue » ] |
| |
» Optional [ segue » ] |
| |
» Lay-out [ segue » ] |
La versatilità del penetrometroGeo-easy 20 permette l'esecuzione di prove penetrometriche statiche CPT con punta meccanica, ma è possibile anche l'utilizzo di punte elettriche.
E' dotato di una coppia di cilindri idraulici in grado di effettuare una spinta verso il basso di 200 kN.
La punta meccanica è di tipo telescopico con manicotto "Punta Begemann" con diametro di base di 35,7 mm e angolo di apertura del cono pari a 60°, come da raccomandazioni AGI 1977 e indicazioni internazionali standardizzate.
La batteria di aste, a corredo, è composta da una serie di spezzoni di aste cave di lunghezza pari a 1 m, con diametro esterno di 36 mm, al cui interno è inserita una astina cromata di diametro 15 mm, che consente l'apertura della punta meccanica.
|
|
| |
La penetrazione avviene per mezzo della spinta dei due cilindri idraulici posti all'interno della torre del penetrometro.
Dopo aver raggiunto la profondità voluta, altri due cilindri consentono l’apertura della punta alla velocità costante di 2 cm/sec, indipendentemente dalla resistenza del terreno.
La stabilità del penetrometro Geo-easy 20 è data da 4 piedi idraulici, per un allineamento perfettamente orizzontale al terreno, a cui è reso solidale per mezzo di un sistema di aggancio completamente idraulico, che consente l'inserimento di due ancore alla profondità voluta in modo facile e preciso.
Il doppio dispositivo di spinta agisce alternativamente sulle astine interne, consente l'avanzamento della punta e poi del manicotto laterale, e sulle aste esterne, richiudendo cosi la punta e consentendo l'avanzamento.
Si ottengono in tal modo misure "discontinue" e poichè il ciclo di apertura /chiusura avviene ogni 20 cm si possono rilevare:
Lp: spinta necessaria per l'avanzamento della sola punta
Lp+Li: spinta per l'avanzamento della punta e del manicotto.
l sistema di estrazione delle aste e delle ancore è facile e veloce in quanto le operazioni manuali sono ridotte al minimo. |
|
|
|
|
|
| |
I valori di spinta sono visibili su un indicatore digitale collegato alla cella di carico che si trova sulla macchina.
Questi dati possono anche essere inviati direttamente ad un personal computer collegato alla cella di carico (optional) ed elaborati da un programma realizzato da HYDRA per questo specifico impiego(optional). |
|
|
|
| PROVE PENETROMETRICHE DINAMICHE PESANTI "DPH" |
Torna su |
Il penetrometro Geo-easy 20 consente anche l'esecuzione di prove pesanti DPH con le seguenti caratteristiche:
| M |
massa del maglio 63,5 Kg |
| H |
altezza di caduta del maglio 75 cm |
| P |
peso delle aste 6,5 kg |
| A |
sezione della punta 10 cm2 |
Il penetrometro è dotato di un dispositivo idraulico di sollevamento del maglio e di una colonna lungo la quale esso ricade sempre dalla medesima altezza, grazie ad un dispositivo meccanico che effettua automaticamente sia l'operazione di aggancio del maglio, sia quella di sgancio una volta raggiunta l'altezza di 75cm.
Un'asta graduata consente di individuare il numero di colpi necessari per avanzare.
La punta è in acciaio ad alta resistenza, cementata e temprata.
Le aste sono realizzate partendo da barre di acciaio ad alta resistenza, certificata dall'acciaieria.
Un sistema semiautomatico consente l'estrazione delle aste in modo facile e veloce. |
|
|
| CAMPIONAMENTI E TRIVELLAZIONI A ROTAZIONE |
Torna su |
Il penetrometro Geo-easy 20 è dotato di una testa di rotazione TR350 ad albero cavo, con mandrino esagonale da 70 mm le cui caratteristiche sono:
- Coppia max=350 Kgm
- n°2 velocità di rotazione
- Velocità massima di rotazione 150 RPM
- n°1 albero con attacco maschio 2"3/8 API REG ammortizzato e giunto girevole per attacco aria/acqua
- n°1 albero con attacco esagonale ch 70mm
- n°1 albero con attacco esagonale ch 50mm
Questa testa di rotazione consente di eseguire perforazioni con diverse tecniche:
- Campionamento a rotazione

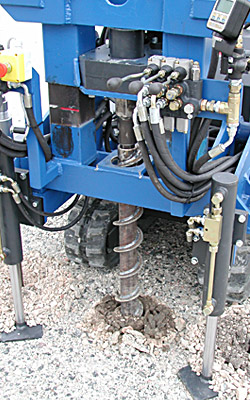

- Trivellazioni con aste elicoidali
- Perforazioni a rotopercussione (optional)
- Diametro massimo di perforazione nella versione standard 101mm
La presenza di un giunto rotante sull'albero della testa consente la realizzazione di perforazioni con uso di fluidi (aria, acqua, ecc).
Sotto la torre di perforazione è presente una morsa che consente il bloccaggio delle aste e facilita le operazioni di svitamento delle stesse. |
|
|
| CAMPIONAMENTI A PERCUSSIONE (Optional) |
Torna su |
Il penetrometro Geo-easy 20 può essere allestito anche con un martello idraulico della serie THOR 62, montato sul supporto normalmente usato per il maglio del dinamico.
Questo allestimento consente di realizzare campionamenti a percussione mediante l'uso di appositi campionatori e aste di perforazione.
Questo tipo di tecnica consente di ottenere campioni indisturbati fino ad un diametro massimo di 90 mm.
Un sistema di estrazione semplice e veloce facilita l'estrazione delle aste e del campione.

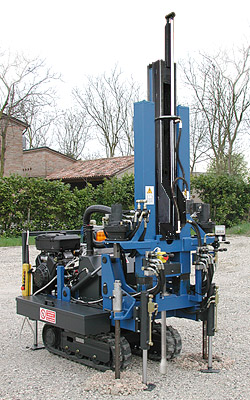

Alcuni particolari del penetrometro Geo-easy 20

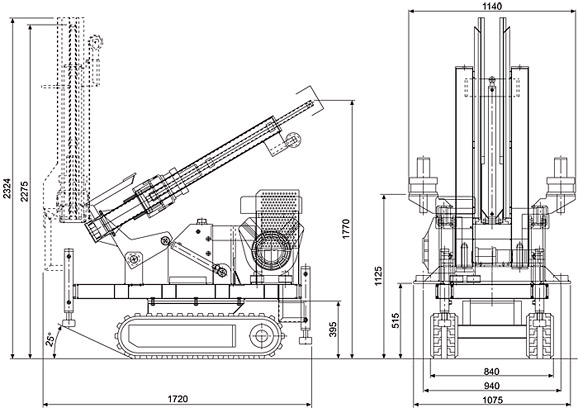

Caratteristiche tecnicheTorna su
| |
Geo-easy 20 |
| Motore bicilindrico B&S |
18 HP benzina verde |
| Peso in ordine di marcia |
1400 Kg |
| Circuito idraulico |
1 pompa pistoni 350 bar
2 pompe ingranaggi 150 bar |
| Torre |
Corsa 1200 m/m |
Tiro 28000 Kg
Spinta 20500 Kg |
| Testa rotazione |
2 motori - 2 velocità
Coppia max 350 Kgm (variabili su richiesta)
Velocità max 100 giri/min (variabili su richiesta) |
| Velocità |
5 Km/h |
| Capacità serbatoio carburante |
~ 20 litri |
| Capacità serbatoio olio |
~ 50 litri |
| Livello sonoro |
80 db |
| Piedi stabilizzatori |
4 |
| Cingoli in gomma |
200 mm |
- testa rotazione
- strumento per prove statiche
- strumento per prove dinamiche
- 1 punta BEGEMAN
- 20 mt aste per prova statiche
- 1 punta dinamica
- 20 mt aste per prova dinamica
- 1 sistema estrazione aste dinamiche e statiche
- 2 ancore laterali
- 1 sistema di tiro ancoraggio a vite
- 2 teste di rotazione idrauliche per azionamento ancore
- 1 visualizzatore dati
- 1 cassetta attrezzi con serie chiavi
Programma aquisizione dati da caricare su pc
Scarica il depliant
